Precisioncoat 精密噴塗系統

美國Specialty Coating Systems(SCS)精密噴塗設備。SCS已經有35年研發設計並製造液態噴塗的經驗,絕對是您最可靠的夥伴。此系統以最高的精密度和精確度,將各種水性塗料、溶劑型塗料(如光阻劑、壓克力樹脂、接著劑與抗菌噴塗)到印刷電路組件和其它基板上。

適用範圍:

1. 電路板組裝
2.
半導體
3.
燃料電池
4.
醫療用衛生材料
5.
微機電系統
6.
晶圓

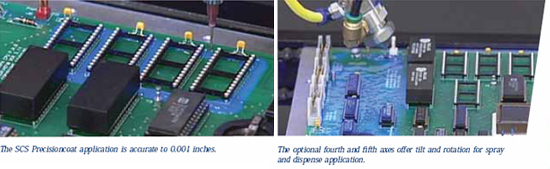

 本系統採用 SCS 精確軟體控制和操作,以 Windows XP 界面操作控制系統。精確度可達0.001英吋(25um),並符合表面貼裝設備制造商協會 (Surface Mount Equipment Manufacturers Association, SMEMA) 有關製造系統整合的規定。對於複雜零組件或元件皆是最佳選擇。

系統特色:

XYZ三軸系統

準確度達0.001 inch /0.025mm

●950ml~ 7.6L 壓力鍋

時間/壓力體積控制

塗佈安全鎖

排氣安全鎖

旋轉式氣動噴注板

離線操作

 其他配件:

傾斜0~45度與旋轉0~360度

針狀鏈條式輸送帶,可手動或自動調整

條碼辨識器

可變式噴灑與噴注頭

壓力鍋大小:18.9, 37.9公升

內部光源

壓力鍋重量偵測器

液位警戒燈

雙噴灑頭

雙噴注頭

紫外線與熱固化介面

噴頭清潔系統

規格:

最小基材尺寸:2" x 2" / 5.08 x 5.08 (cm)

最大基材尺寸:20" x 20" / 50.8 x 50.8 (cm)

最大基材高度:4" / 10.2 cm

電源:110V(AC) 10A

排氣需求:使用4英吋 / 10公分導管排出120CFM 氣體

空氣供應形式:10CFM@80psi之乾燥空氣(若怕受潮的材料可用氮氣代替)

機台尺寸:41.5" x 51.9" x 68.8" / 105.4 x 131.8 x 174.8 (cm)

機台重量:700lb / 317.5 kg
